包裝印刷行業 二維碼應用探討
來源:科印網 時間:2018-4-12
隨著網絡技術的日趨成熟,二維碼在產品包裝方面的應用愈發廣泛。

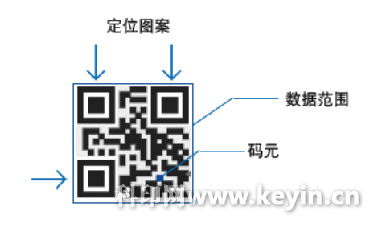

二維碼示意圖

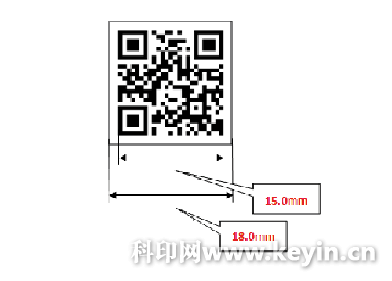

煙包二維碼示意圖

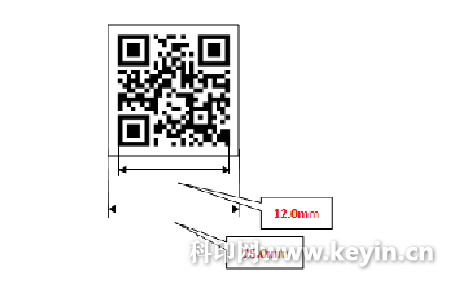

盒包二維碼示意圖
在實際應用過程中,二維碼賦碼有幾個關鍵的參數設置:
1.二維碼尺寸設置:二維碼尺寸規格。
比如煙包印刷條包裝常用:留白18mm×18mm,黑碼15mm×15mm,默認邊空1.5mm(黑碼邊緣到空白邊緣距離)。
盒包裝常用:留白15mm×15mm,黑碼12mm×12mm,默認邊空1.5mm(黑碼邊緣到空白邊緣距離)。
2.二維碼方向設置
二維碼中有3處定位圖案。二維碼可以從360°任一方向可快速讀取。但二維碼的方向必須和印刷標樣相符。
3.二維碼版本設置
二維碼(此處暫指QR碼)設有1~40的不同版本(種類),每個版本都具備固有的碼元結構(碼元是指構成QR碼的方形黑白點)。
“碼元結構”是指二維碼中的碼元數。從21碼元×21碼元開始,在縱向和橫向各自以4碼元為單位遞增,一直到版本177碼元×177碼元。
4.二維碼糾錯等級設置
二維碼具備“糾錯功能”,即使部分編碼變臟或破損,也可以恢復數據。數據恢復以碼字為單位(是組成內部數據的單位,在QR碼的情況下,每8比特代表1碼字),最多可以糾錯約30%(根據變臟和破損程度的不同,也存在無法恢復的情況)??梢詮摹癓”“M”“Q”“H”4個糾錯級別中選擇。
二維碼印刷質量檢驗標準
1.品相:要求外觀清晰完整、無殘缺、無貫穿性刀絲缺陷,無嚴重毛邊現象,碼形方正、無明顯扭曲變形,字符間不存在空格。檢測方式:目測。
2.套印精度:二維碼在框線內四邊居中,煙包印刷行業常規要求位置誤差條盒0.5mm;盒片0.3mm。檢測方式:菲林尺檢測。
3.干燥:要求干燥良好。檢測方法1:用白紙在表面摩擦,目測是否掉墨;檢測方法。
2.用摩擦儀進行耐摩擦測試。
4.二維碼可識別性以及二維碼和驗證碼的對應關系檢測。
